Forat de segell, V-CUT, quin és millor per al panell de PCB

Què és millor per al panell PCB?
En primer lloc, hem d'entendre per què el trencaclosques~
El panell és per satisfer les necessitats de producció. Per exemple, els taulers d'alguns clients són massa petits, cosa que no compleix els requisits per fer accessoris. En aquest moment, s'han de muntar diversos taulers per a la producció.
També hi ha algunes plaques de PCB amb forma especial, i el panell també és per millorar la taxa d'utilització de les plaques de PCB, evitant així malbarataments i reduint costos.
Durant la col·locació de SMT, pot millorar eficaçment l'eficiència de soldadura de la col·locació de SMT.
Ara que enteneu el motiu del panell, entenem què és el V-CUT i el forat del segell.

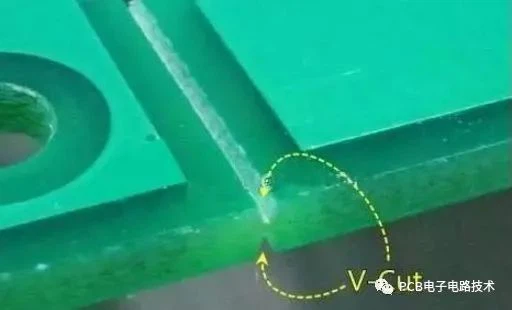

El tall en V fa referència a la línia divisòria en forma de V entre dues xapes i entre la xapa i la vora del procés, formant una forma de "V"; es trenca i es separa després de la soldadura.
El forat del segell es troba dins de la imposició del tauler principal i els taulers petits han d'estar connectats per costelles. Per tal de facilitar el tall, s'obriran uns petits forats a les costelles, semblants als forats de la vora dels segells.
Quin d'aquests dos mètodes de trencaclosques hauríeu de triar? De fet, cadascun té els seus propis avantatges i desavantatges. Com ho hauria de dir? Si us plau, llegiu a continuació:

Quan s'utilitzen ranures en forma de V de doble cara, la profunditat de les ranures en forma de V s'ha de controlar al voltant d'1/3 (la suma de les ranures a ambdós costats), i la mida de la ranura ha de ser precisa i la profunditat uniforme.
Quan utilitzeu forats de segell, cal tenir en compte que les vores s'han de distribuir uniformement al voltant de cada tauler de trencaclosques per evitar la deformació a causa de la força desigual a la placa de PCB durant la soldadura.
La posició del forat del segell ha d'estar a prop de la part interior del PCB per evitar que la rebava residual al forat del segell després de separar el panell afecti el muntatge del client de tota la màquina.
Per a plaques de PCB irregulars com la circular, V-CUT és impossible, per la qual cosa és necessari utilitzar forats de segell per a la connexió del panell, de manera que els forats de segell s'utilitzen sovint en plaques de forma especial.

Especificacions per fer forats de segell en panells
1. Forats de segell: es recomana que entre 5 i 8 forats de 0,60 mm (diàmetre) formin una fila (es necessiten dues files) com a grup.
2. Hi ha d'haver almenys 1,2 mm d'espai entre els taulers de doble fila i els taulers (normalment 1,6 o 2,0mm).
3. La distància entre la vora del forat i la vora d'un altre forat ha de ser com a mínim de 0,25 mm a 0,35 mm (per garantir un suport suficient).
4. Es recomana afegir el forat del segell a la línia central de la línia del marc del tauler o que s'estengui a 1/3 del tauler, si hi ha un cable a la vora del tauler, s'ha d'evitar.
5. Després d'afegir el forat del segell, la forma dels dos costats del forat s'ha de connectar amb una línia recta o (arc), de manera que sigui fàcil de determinar la posició tallant, per evitar més talls.
