Com fer PCB taula de quatre capes estructura laminada convencional i màscara de soldadura de disseny

Amb el disseny de circuits cada vegada més complexos i d'alta velocitat, com garantir la integritat de diversos senyals (especialment els senyals d'alta velocitat), és a dir, per garantir la qualitat del senyal, s'ha convertit en un problema difícil. En aquest moment, cal analitzar amb l'ajuda de la teoria de línies de transmissió, i controlar la coincidència d'impedància característica de la línia de senyal es converteix en la clau. Si el control d'impedància no és estricte, causarà una reflexió considerable del senyal i una distorsió del senyal, resultant en una fallada del disseny.

Els senyals comuns, com ara bus PCI, bus PCI-E, USB, Ethernet, memòria DDR, senyals LVDS, etc., tots requereixen control d'impedància. El control d'impedància en última instància s'ha de realitzar a través del disseny de PCB, i també es presenten requisits més alts per al procés de la placa PCB. En una primera etapa, la nostra empresa ha publicat documents tècnics com ara regles de càlcul d'impedància i coneixements bàsics. Per tal de satisfer les necessitats d'alguns clients, a continuació s'introduiran les estructures laminades convencionals de 4 capes de la nostra empresa de diversos gruixos de placa i alguns resultats comuns de càlcul d'impedància, els clients que ho necessitin poden dissenyar l'amplada de la línia d'impedància i l'espaiat d'acord amb els següents paràmetres recomanats:

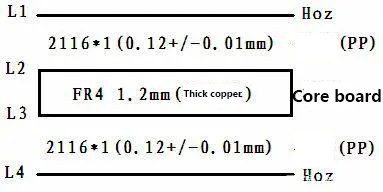

1. El gruix de la placa acabada és d'1,6 mm (estructura laminada):

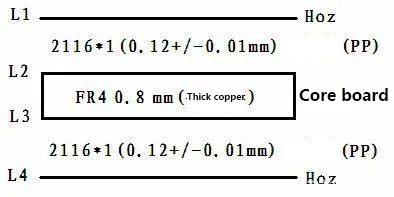

2. El gruix de la placa acabada és d'1,2 mm (estructura laminada):

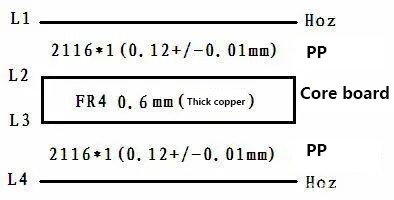

3. El gruix de la placa acabada és d'1,0 mm (estructura laminada):

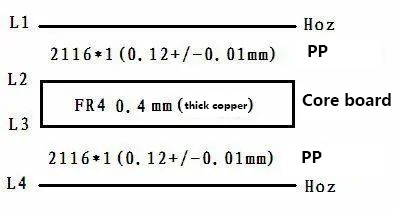

4. El gruix de la placa acabada és de 0,8 mm (estructura laminada):

Les quatre estructures laminades anteriors són la nostra estructura laminada laminada convencional de 4 capes. Com es pot veure en la figura, el PP utilitzat en l'estructura laminada convencional és 2116, i el gruix és d'uns 0,12 mm.

Per a l'estructura de premsat convencional de la nostra empresa, els paràmetres de les línies d'impedància convencionals (com ara la línia d'impedància de la capa L1 es refereixen a la línia d'impedància de la capa L2 i la línia d'impedància de la capa L4 que fan referència a la capa L3) els paràmetres poden referir-se als següents resultats de càlcul:

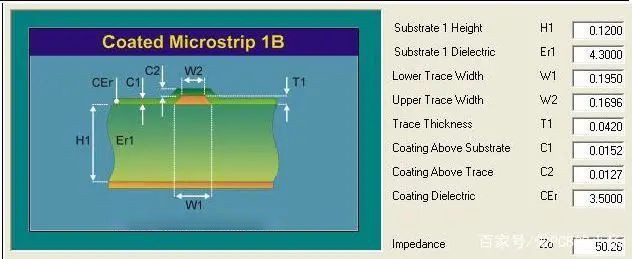

1. L'amplada de la línia de la capa exterior és de 0,195 mm i la impedància d'un sol extrem es controla a 50 + / -10% ohm (capa L1 Ref L2, capa L4 ref L3 capa)

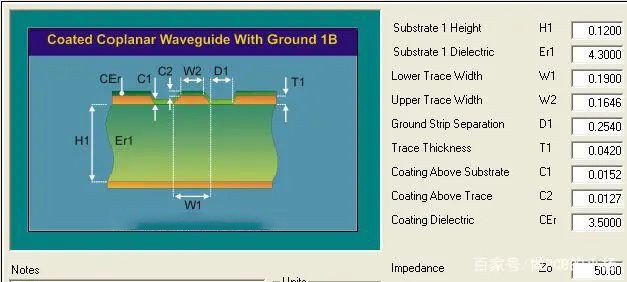

2. Amplada de línia de doble cara 0,19 mm, espaiat línia a coure 0,254 mm, control d'impedància coplanar d'una sola banda 50 +/-10% ohm (capa L1 Ref L2, capa L4 ref L3 capa)

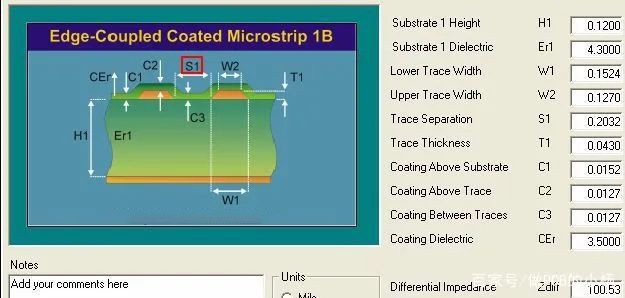

3. Amplada de línia de doble cara 0,1524mm, espaiat de línia 0,2032mm, impedància diferencial de control 100 +/-10% ohm (capa L1 Ref L2, capa L4 capa Ref L3)

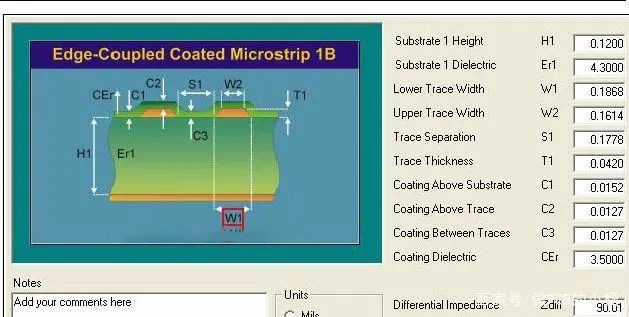

4. Amplada de línia de doble cara 0,1868mm, espaiat de línia 0,1778mm, impedància diferencial de control 90 +/-10% ohm (capa L1 Ref L2, capa L4 capa Ref L3 capa)

Aquesta és l'estructura laminada convencional i la màscara de soldadura de disseny de la placa pcb de quatre capes.
