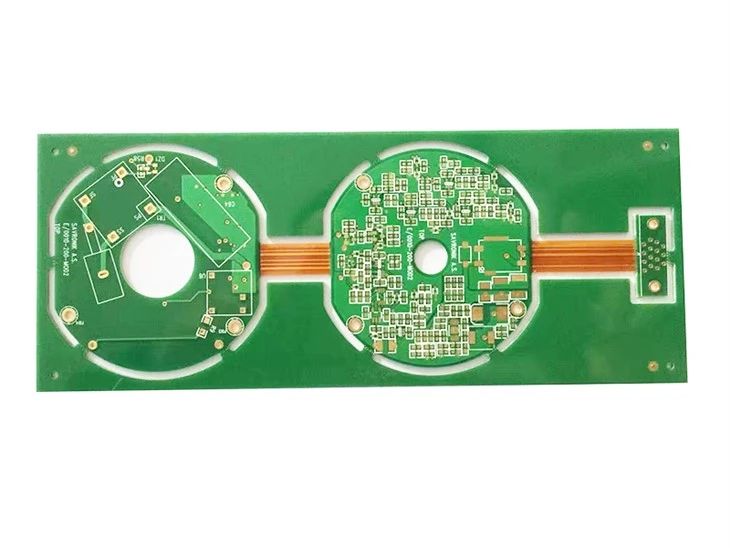

PCB rígid-flex multicapa

La nostra fàbrica Beton ha ajudat els clients a produir molts taulers rígids flexibles. Les següents piles de taulers rígids flexibles de diverses capes són alguns dels nostres casos típics.

Apilament de PCB rígid-flex de 4 capes amb pel·lícula EMI Shield

Aquest apilament de circuits rígid-flex multicapa requereix una secció flexible blindada EMI o RF. Aquesta pel·lícula EMI Shield pot aconseguir un blindatge EMI i RF molt eficaç sense augmentar el cost de les capes de coure, i té els beneficis de costos reduïts i una estructura flexible més fina per augmentar la flexibilitat.

La coberta de l'àrea flexible té múltiples obertures selectives per exposar els circuits de terra. Aquestes pel·lícules EMI Shield tenen un adhesiu conductor de manera que, un cop laminat, l'adhesiu s'estén a l'obertura de la coberta i s'uneix al sòl exposat, posant a terra l'escut.

Es tracta d'1+2+1 PCB rígid-flex i es combina amb 1 circuit rígid, 2 circuits flexibles i 1 circuit rígid. Podem veure l'escut laminat a l'exterior de la coberta a la zona de flexió, que és una solució més rendible que afegir una capa de coure addicional, i aquest apilament augmenta considerablement la flexibilitat i la flexibilitat mecànica de la capa flexible.

I el material de placa rígida de 4 capes és una pel·lícula FR4+PI + EMI Shield. La part flexible és de 0,1 mm, la part rígida pot ser de 0.8-1,6 mm i la pel·lícula EMI Shield és de 0,018 mm.

6 capes PCbstandardstackup rígid-flex

Un apilament estàndard de disseny de PCB rígid-flex té una estructura simètrica. Aquest tipus de disseny simètric també permet el control de la impedància.

Com l'apilament de PCB rígid-flex de 6 capes de sota, la capa flexible es troba al centre de l'estructura, amb un nombre parell de capes a les zones rígides i flexibles. A les dues regions rígides més gruixudes, el nombre de capes és parell. En un exemple de tauler rígid-flex com aquest, hi pot haver sis capes, o pot anar de quatre a setze o més capes. El punt clau d'aquest apilament de circuits flexibles rígids és que la capa flexible es troba al centre de l'estructura.

Apilament de PCB rígid-flex de 7 capes amb capa de nombre senar

El següent és un apilament de taulers flexibles rígids de capes senars. En la fabricació de plaques rígides-flex generals, es requereix el disseny de plaques de circuit rígides-flex amb capes uniformes. Tot i que un nombre imparell de capes és un disseny poc comú, la nostra fàbrica Rigid-Flex és fabricable i té el seu propi conjunt d'avantatges. Aquest PCB Rigid-flex de 7 capes ofereix una gran flexibilitat i redueix costos.

8 capes PCB rígid-flex asimètrics

Aquesta estructura de PCB rígida i flexible és un disseny d'apilament asimètric. Les aplicacions de PCB rígid-flex multicapa amb estructures asimètriques sovint es deuen a alguns requisits d'impedància molt complexos, i aquest tipus de PCB rígid-flex multicapa té requisits de gruix dielèctric molt variables. Aquests també poden ser causats per la via cega, i es pot permetre que aquesta estructura de disseny asimètrica redueixi la relació d'aspecte de la via cec, per millorar la fabricabilitat i la fiabilitat de la unitat.

Com que aquesta pila asimètrica és una construcció desequilibrada, a la matriu de muntatge pot aparèixer una mica de deformació i torsió. Per tant, hem de comprimir el dispositiu per permetre que la matriu muntada es transporti durant el procés de muntatge.

Aquest satckup de PCB rígid-flex multicapa és un PCB rígid-flex de 8 capes amb asimètric. Aquesta capa flexible no es troba al centre del disseny com una pila rígida estàndard i es mou cap avall cap a la part inferior. Aquest tipus d'apilament encara es troba en una configuració fabricable. A més, es poden induir algunes deformacions i torsió a la matriu muntada, no cap altre problema de fabricació.

Un altre tipus d'apilament de PCB rígid-flex multicapa

Apilament de PCB rígid-flex de 6 capes amb diferents capes flexibles

Altres tipus d'apilament rígid-flex multicapa difereixen pel nombre de capes flexibles entre les peces rígides. És a dir, hi ha tres seccions rígides, i després hi pot haver tres o quatre capes flexibles que connecten la primera i la segona seccions rígides, però només una o dues capes que connecten la segona i la tercera. Hi ha moltes configuracions d'aquestes diferents estructures de capes flexibles, però recomanem utilitzar estructures de capes flexibles amb espai d'aire per a aquest tipus de disseny.Aquesta pila de PCB rígid-flex de 6 capes mostra diferents capes flexibles. Hi ha quatre capes Flex entre la primera i la segona secció rígida, però només dues capes de flexibilitat entre la segona i la tercera capes rígides. L2 i L3 són capes flexibles, tot i que s'estenen a la secció rígida amb finalitats d'encaminament, aquestes capes flexibles no abasten les dues seccions. El principal avantatge és que la part de flexió reduïda, ja que el nombre d'interconnexions no necessita capes addicionals, i reduir a només dues capes de flexió millora significativament la capacitat de flexió d'aquesta estructura.
