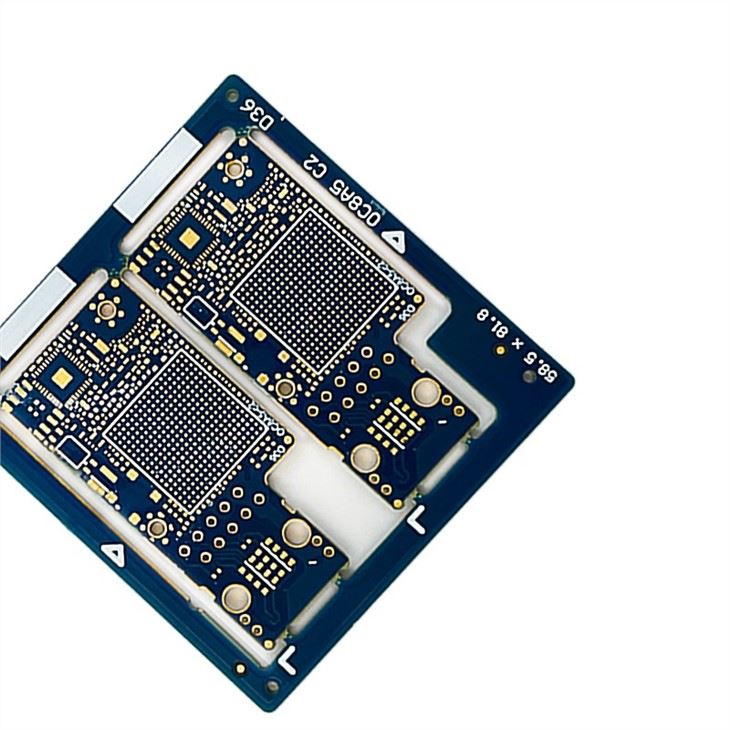

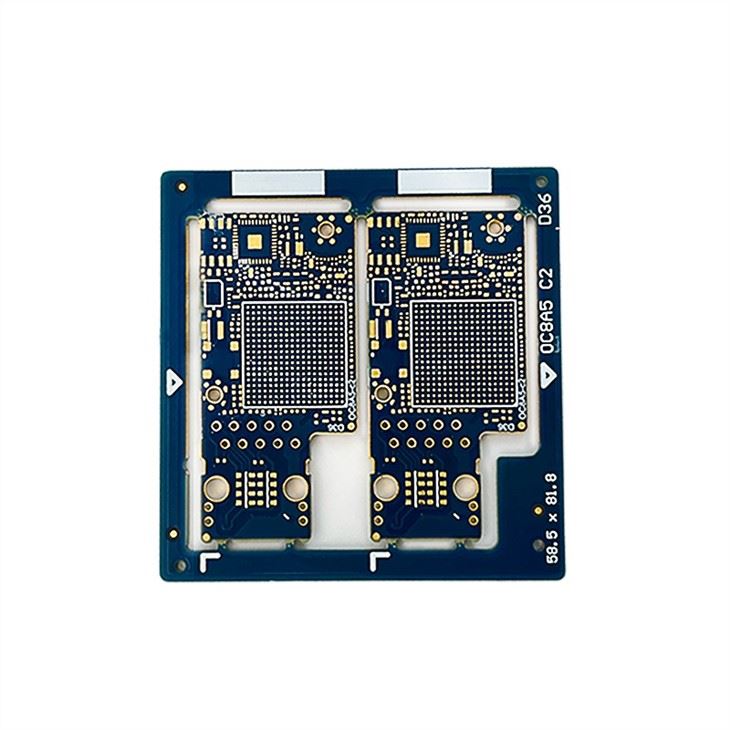

Placa PCB multicapa de 6 capes
Beton, una de les empreses de fabricació més dinàmiques en la producció de plaques de circuits impresos d'alta tecnologia a Shenzhen, Xina. En els darrers anys ens expandim ràpidament en termes de capacitat i tecnologia, especialment en les àrees de PCB multicapa, PCB d'alumini de 1-2 capa i PCB de coure, PCB flexible, PCB LED, etc.
Descripció
Detall del producte
El PCB de 6 capes s'utilitza àmpliament en electrònica compacta, com ara dispositius portàtils, mòduls de comunicació i equips militars. Hi ha requisits d'enginyeria molt restringits de fabricació, especialment en el procés de xapat, laminació i perforació. La tecnologia Ramming té molta experiència en la fabricació de PCB de 6 capes durant els últims 10 anys. La nostra gestió interna dels processos SOP refinats controlarà altament la qualitat i l'eficiència de la producció, a causa de la seva complexitat.
Detalls ràpids
Lloc d'origen: Guangdong, Xina Material base: FR4, High TG FR4, Alta freqüència, Alum, FPC Gruix del coure: 0.5-4 0z Gruix: {{0}}.1-4mm±10 per cent, 0.1-4mm±10 per cent Min. Mida del forat: 0,2 mm Min. Amplada de línia: 0,075 mm Min. Espai entre línies: 0,075 mm Acabat superficial: HASL, ENIG, plata d'immersió, llauna d'immersió, OSP Mida del tauler: Quadrat, cercle, irregular Nombre de capes: 6 Subconjunt: Plàstic, metall, pantalla Acabat superficial: HASL, ENIG, plata d'immersió, llauna d'immersió, OSP |
|
El PCB multicapa
Com el seu nom indica, una placa de circuit multicapa significa que una placa de circuit amb més de dues capes es pot anomenar multicapa, com ara quatre capes, sis capes, vuit capes, etc. Per descomptat, alguns dissenys són circuits de tres capes o cinc capes, també coneguts com a plaques de circuits PCB multicapa. Més gran que el diagrama de cablejat conductor de la placa de dues capes, les capes estan separades per substrats aïllants. Després d'imprimir cada capa de circuits, cada capa de circuits es superposa prement. Després d'això, s'utilitzen forats per realitzar la conducció entre les línies de cada capa. L'avantatge de les plaques de circuit PCB multicapa és que les línies es poden distribuir en diverses capes, de manera que es poden dissenyar productes més precisos. O bé, els productes més petits es poden realitzar mitjançant taulers multicapa. Com ara: plaques de circuits de telèfons mòbils, microprojectors, gravadores de veu i altres productes amb volums relativament grans. A més, múltiples capes poden augmentar la flexibilitat del disseny, un millor control de la impedància diferencial i la impedància d'un sol extrem i una millor sortida d'algunes freqüències del senyal.
Avantatges d'aplicació de les plaques de circuit PCB multicapa:
1. Alta densitat de muntatge, mida petita i pes lleuger, satisfent les necessitats d'equips electrònics lleugers i miniaturitzats;
2. A causa de l'alta densitat de muntatge, la connexió entre components (inclosos components) es redueix, la instal·lació és senzilla i la fiabilitat és alta;
3. A causa de la repetibilitat i la consistència dels gràfics, es redueixen els errors de cablejat i muntatge i s'estalvien el temps de manteniment, depuració i inspecció de l'equip;
4. Es pot augmentar el nombre de capes de cablejat, augmentant així la flexibilitat del disseny;
5. Pot formar un circuit amb una certa impedància, i pot formar un circuit de transmissió d'alta velocitat;
6. Es pot configurar el circuit i la capa de blindatge del circuit magnètic, i la capa de dissipació de calor del nucli metàl·lic també es pot configurar per satisfer les necessitats de funcions especials com ara el blindatge i la dissipació de calor.
